Existe um tipo de problema industrial que raramente aparece no relatório de qualidade e que começa muito antes do produto entrar em linha. Entre um tubo nominalmente correto e um tubo dimensionalmente preciso há uma distância real.
Quem trabalha com montagens, instrumentação, equipamentos médicos, filtragem ou aplicações alimentícias sabe o que essa distância custa: parada de linha, retrabalho e, nos casos mais graves, falhas de processo com consequências muito além do valor do componente.

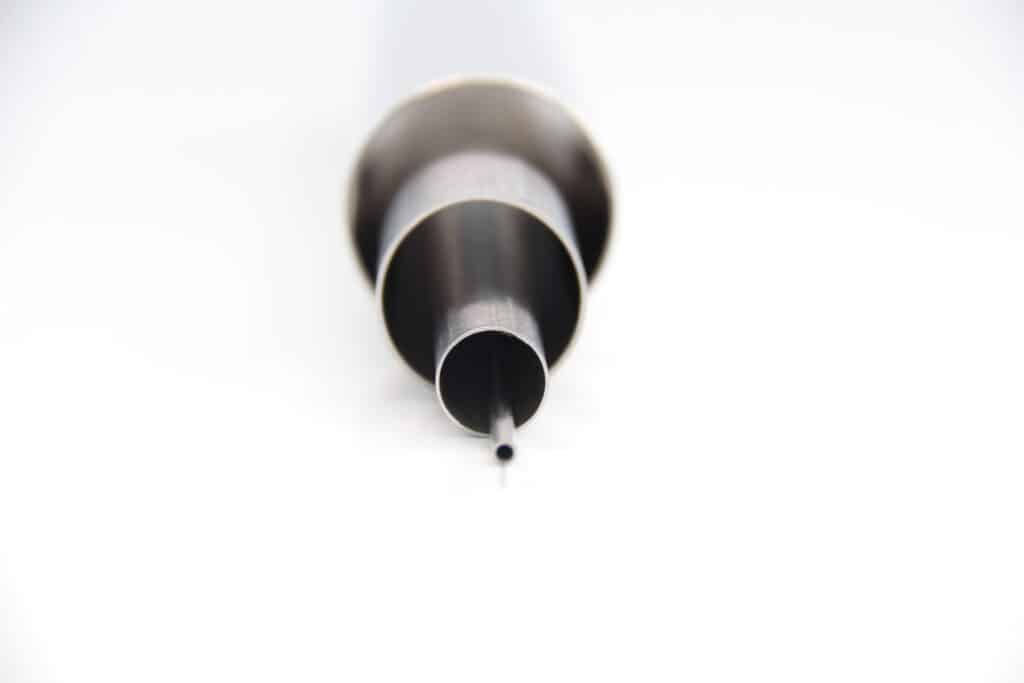

Precisão dimensional em tubos de aço inox
Quando falamos em tubos de aço inox com precisão dimensional, estamos falando de controle rigoroso sobre quatro variáveis interdependentes: diâmetro externo (OD), diâmetro interno (ID), espessura de parede e tolerância de ovalização.
Em aplicações convencionais, variações dentro de tolerâncias amplas são aceitáveis. Mas quando o tubo vai compor um conjunto de encaixe mecânico, integrar um componente de filtragem, ser curvado em raio fechado ou conduzir fluidos em alta pressão, qualquer desvio fora da faixa projetada gera interferência. No sentido literal e econômico da palavra.
Um tubo com OD fora da especificação em apenas 0,05 mm pode impedir o acoplamento correto com conexões de precisão. Uma espessura de parede irregular compromete a integridade estrutural sob pressão cíclica. E um tubo com ovalização acima do permitido inviabiliza a soldagem orbital, muito comum em instalações sanitárias e farmacêuticas.
Por que a trefilação é o processo que define a qualidade na precisão dimensional?
Tubos de aço inox fabricados por laminação a quente saem com tolerâncias dimensionais relativamente amplas. É o processo de trefilação a frio que afina essas tolerâncias e confere ao tubo suas características finais de diâmetro, espessura e acabamento interno.
Na trefilação, o tubo é puxado através de uma fieira (ferramenta de conformação) com ou sem mandril interno, reduzindo progressivamente suas dimensões. Cada passagem de trefilação impõe encruamento ao material, o que aumenta a resistência mecânica, e reduz as variações dimensionais ao longo do comprimento.
O controle de qualidade durante esse processo exige instrumentação adequada, calibração frequente das ferramentas e monitoramento da liga utilizada, já que diferentes graus de aço inox respondem de formas distintas à deformação a frio. Um aço AISI 316L, por exemplo, tem comportamento de encruamento diferente do AISI 304, e isso impacta diretamente a repetibilidade dimensional lote a lote.
Ligas de inox e suas implicações na precisão dimensional
A escolha da liga influencia não apenas a resistência à corrosão, mas também a estabilidade dimensional ao longo do processo. As principais ligas utilizadas em tubos de precisão são:
- Austeníticos (séries 200 e 300): os mais comuns. O AISI 304 e o AISI 316L dominam aplicações industriais, alimentícias e médicas. Têm boa conformabilidade, mas encruam rapidamente, exigindo recozimentos intermediários para manter a trabalhabilidade em reduções sucessivas.
- Martensíticos e ferríticos (série 400): usados quando se deseja maior dureza ou resistência ao desgaste. São menos conformáveis e exigem controle mais rigoroso de temperatura durante o processamento.
- Duplex e Super Duplex: indicados para ambientes altamente corrosivos. Apresentam maior resistência mecânica que os austeníticos, o que exige mais força na trefilação e maior atenção ao desgaste das ferramentas, fator crítico para manter a precisão.
- Ligas especiais para uso médico (F138, CoCrMo): exigem rastreabilidade de matéria-prima, controle de inclusões e certificações específicas. São os casos onde a precisão dimensional deixa de ser apenas um requisito de encaixe e passa a ser um requisito de segurança.
Acabamentos superficiais e sua relação com a tolerância
Um aspecto frequentemente negligenciado nas especificações é o acabamento superficial do tubo e sua influência direta na tolerância final. Os principais acabamentos disponíveis em tubos trefilados de inox incluem:
- Trefilado: acabamento padrão resultante do processo de conformação. Boa precisão dimensional com rugosidade controlada.
- Retificado: aplicado quando a tolerância de diâmetro externo precisa ser extremamente estreita. Remove material de forma precisa e uniforme, reduzindo variações a poucos mícrons.
- Polido e extra polido: indicados para aplicações sanitárias e de alta pureza. Além da estética, eliminam rugosidades internas que poderiam reter resíduos ou favorecer contaminação biológica.
- Descascado: remove a camada externa com variações de trefilação, garantindo uniformidade dimensional para processos subsequentes como usinagem.
A escolha do acabamento precisa ser feita em conjunto com a definição das tolerâncias. Um tubo retificado com tolerância h8 tem comportamento muito diferente de um tubo apenas trefilado com a mesma dimensão nominal.
Quer ir além e dominar os fundamentos antes de especificar?
Onde a precisão dimensional é indispensável?
Alguns segmentos simplesmente não toleram variações. São os que mais se beneficiam e mais sofrem quando esse critério é negligenciado:
- Indústria médica e odontológica: instrumentos cirúrgicos, agulhas, cateteres e implantes exigem tolerâncias mínimas. Um microtubo com variação de 0,01 mm no ID pode comprometer o fluxo de fluidos em equipamentos de perfusão.
- Alimentício e farmacêutico: além da precisão, a integridade do acabamento interno é auditada por normas sanitárias. Qualquer variação de espessura pode criar pontos de acúmulo em curvas e junções.
- Petroquímica e offshore: tubos submetidos à pressão cíclica elevada precisam de espessura de parede homogênea para evitar concentração de tensões e ruptura por fadiga.
- Instrumentação e controle de processos: conexões e sondas de medição dependem de encaixe preciso para garantir vedação e repetibilidade das leituras.
- Filtragem industrial: elementos de filtragem tubulares exigem uniformidade para que a distribuição de fluxo seja homogênea ao longo de toda a superfície ativa.
Como especificar corretamente um tubo de aço inox com precisão dimensional
Uma especificação incompleta é tão problemática quanto uma peça fora de tolerância. Para garantir que o fornecedor entregue exatamente o que o projeto precisa, a especificação deve contemplar:
- Liga e grau: AISI 304, 316L, Duplex, F138 ou outra. Nunca especificar apenas “aço inox”.
- Dimensões nominais e tolerâncias: OD, ID e espessura de parede com tolerâncias explícitas (ex.: OD 12,00 ± 0,05 mm, parede 1,0 ± 0,05 mm).
- Norma de referência: ASTM A269, ASTM A632, DIN 11850, NBR ou especificação própria.
- Acabamento superficial: trefilado, retificado, polido, descascado — com rugosidade (Ra) quando aplicável.
- Comprimento e condição de entrega: em barras, em bobinas, cortado em medidas específicas.
- Certificação de material: rastreabilidade de corrida, certificado de composição química e propriedades mecânicas.
Uma especificação bem elaborada reduz drasticamente os ciclos de aprovação, elimina retrabalhos e cria um histórico técnico que facilita a repetibilidade nos próximos lotes.
Spinox: precisão como processo, não como promessa
Para quem precisa de tubos de aço inox com precisão dimensional, encontrar um fabricante que domine o processo completo, desde a seleção da matéria-prima até o controle metrológico do produto acabado, faz toda a diferença.
A Spinox é especialista na transformação de aços inoxidáveis e opera com laboratório próprio para garantir a conformidade dimensional de cada lote produzido. Sua linha de tubos e microtubos atende desde geometrias padrão (redondos, quadrados, retangulares) até perfis especiais como oblongos, ovais, sextavados e triangulares. Todos fabricados conforme normas ASTM, NBR e DIN ou de acordo com a especificação do cliente.
Com certificação ISO 9001 e atuação em mais de 20 segmentos industriais, a Spinox atende tanto projetos de série quanto demandas pontuais que exigem desenvolvimento técnico conjunto.
Seu projeto merece um tubo que entrega o que a especificação exige, milímetro a milímetro
Chega de retrabalho por variação de lote. Chega de ajustes de campo que deveriam ter sido resolvidos na especificação. Se o seu processo depende de tubos de aço inox com precisão dimensional, a hora de conversar com quem entende do assunto é agora.
